一、产品特点
◆整机采用高集成模组化设计,标准化电器设计,工作状态一目了然,可实现快速维护。
◆超长使用寿命,7*24小时不间断工作,可达5万小时以上。
◆IP55防水等级,采用全户外金属烤漆,防潮、抗紫外线、抗氧化。
◆采用高亮工业级LED背光,亮度可达2000cd/㎡,加上6mm超白高透防爆钢化玻璃,强光下图像清晰可见。
◆采用智慧精准温控系统,既散热节能的同时丝毫不影响显示效果。
◆自动环境光感,高温保护,防雷电,防漏电保护,过压超载及防水防盗等全方位保护。
◆内置工业级主机板可在全球任何有网线网络的地点随时随地的掌控联网代每个月数字标牌,支援大容量SATA硬碟SD卡存储介质以及USB2.0、SSB3.0界面,让您代机器在无网时也能通过U盘高效更新节目。
◆产品规格 支持1920*1080高清视频解码,同时支援多个分屏节目播放及RSS、PDF、幻灯片、TXT字母档等,为您完美展现多媒体数位广告魅力。
◆结构
立式:
1.1外壳采用2mm镀锌板,喷户外专用粉末
1.2外壳结构设计防水边,满足IP55防护等级
1.3 整机屏前保护玻璃采用6mm 超白高透防爆钢化玻璃
1.4 整机采用前开门加旋转屏的开门方式,机器内部两侧有汽撑杆撑住屏面,可方便维护内部显示屏、玻璃、散热组件和电子件。
1.5 整机采用模块化设计,方便安装维护。
1.6 整机底座设计安装固定孔,用于固定在地面上。
◆显示
2.1 采用高亮度98寸显示屏,亮度达到2000nit,设计寿命50000h。
2.2 高亮显示屏满足阳光下清晰可视,可视角度178°。
2.3 显示屏配置自动感光系统,能根据环境光线改变显示屏亮度。
◆散热
3.1 采用智能直通风散热系统,专业特殊的风冷散热除湿设计。
3.2 整机内部空气和外部空气处于隔绝状态,内部空气通过风冷循环来保持内部温度控制。
◆电子
4.1 采用windows播放器,支持远程和本地节目管理(客供主板不提供质保)。
4.2 采用工业级开关电源,稳定、长寿命。
4.3具有漏电、防雷等保护配置。
4.4配置定时器,可设置按天、周、月设置定时开关机。
4.5配置过温保护,当内部温度高于55℃关闭显示屏背光,内部温度下降到45℃时恢复正常工作状态。
二、产品性能描述
户外一体机系列产品均采用专业独特的超高亮度LED背光模块化散热组件设计,并且采用国际最新户外技术,用风冷、空调的整体散热设计,用最简单的技术设计理念做到最稳定的高性能产品。达到优异的光学显示特性、良好的本体导热性能和超高的产品可靠性,无论是酷热高温环境中强阳光长时间直接照射屏幕表面时,或是在低至-40°C的环境中,均能满足长时间稳定的工作和显示鲜艳的色彩和清晰的图像。是目前全球范围内同类产品中采用LED背光亮度稳定性极佳的液晶显示器。
在电源输出最大功率时,LCD屏幕流明可以达到2000 nit以上,在这样的流明条件下,用户可以在户外甚至强阳光下阅读该屏的显示内容。配合宽广的阅读视角和逼真的色彩显示,使得该模块无论是在太阳光直接照射或者全黑的环境中,均能满足长时间稳定的工作和显示鲜艳的色彩和清晰的图像。
该产品具备恶劣环境中使用的优异特性及良好的可靠性,为客户的设备提供良好的方便和快捷的配套,客户通过此模块配套后的成品。可广泛适用于户外广场、电子站台、大型超市连锁店、体育场馆、机场等户内外环境的媒体图像播放等。
结构 |
型号 |
S98A | |

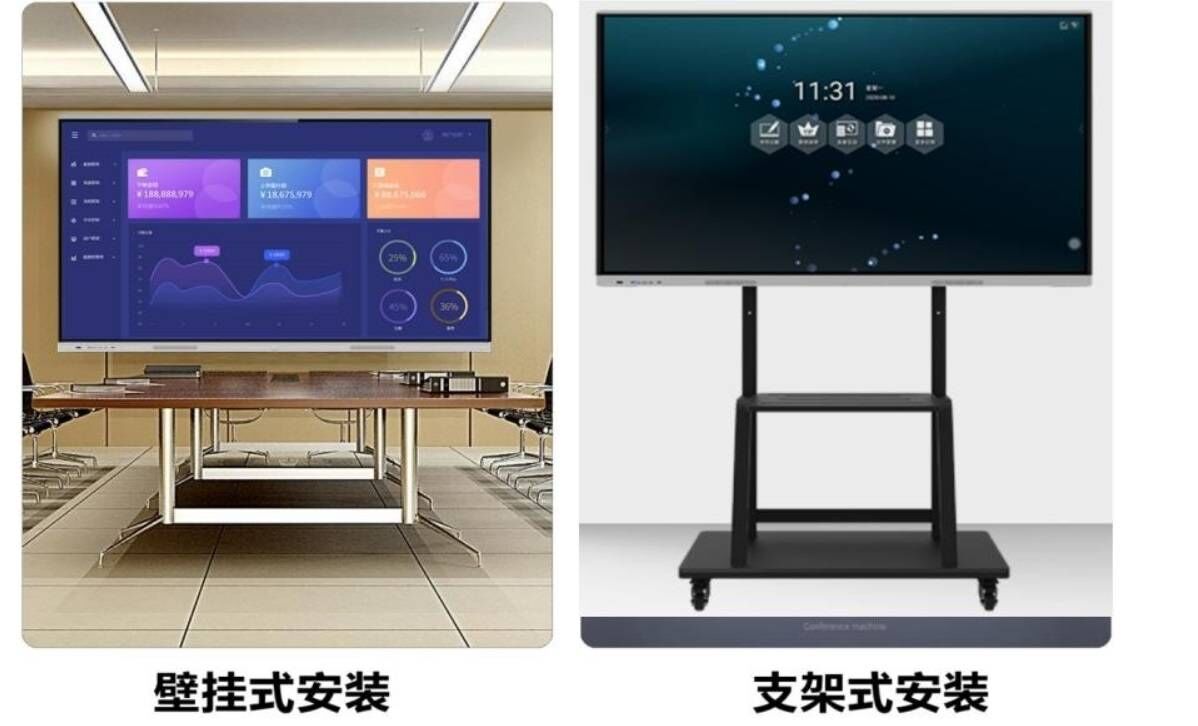

安裝方式 |
壁挂横屏 | ||
外观尺寸 |
见外观尺寸图 | ||
外观颜色 |
黑色 | ||
材质 |
整机外壳采用2MM镀锌板,表面喷涂户外粉 | ||
玻璃 |
6 mm 超白高透防爆钢化玻璃 防眩光 防反射 透光率98%以上 | ||
防水 |
三层复合密封胶条,多角度不进水 | ||
防盜 |
三级门锁防护,隐藏式螺钉设计 | ||
防尘 |
内部过滤网装置 | ||
防锈防腐 |
高强度镀锌钢板,户外粉表面处理 | ||
外壳工艺 |
数冲+折弯+焊接+打磨+烤漆 | ||
防护等级 |
IP55 | ||
液晶屏 |
面板尺寸 |
98寸 | |
面板类型 |
TFT-LED,液晶屏 | ||
显示比例 |
16:9 | ||
显示尺寸 |
98寸:2160*1215m | ||
可视角度 |
178/178/178/178 | ||
响应时间 |
5ms | ||
工作频率 |
120Hz | ||
分辨率 |
3840(RGB)×2160(FHD) | ||
对比度 |
1500:1 | ||
亮度 |
2000cd/m2 | ||
色彩 |
16.7 M | ||
使用寿命 |
5万小时以上 | ||
主机配置 |
CPU |
瑞芯微 RK3368 八核Cortex-A53 | |
运行内存 |
1G DDR3(可选配1 G/2G) | ||
内置存储 |
标配8G内部存储(可选8G/16G/32G) | ||
网络支持 |
100兆有线网口 | ||
支持 2.4G 无线网络接入 | |||
基本接口 |
接口 |
1路HDMI输入 | |
1路HDMI输出 最大支持 4K*2K 输出 | |||
外插 SD卡,最大支持 64G | |||
2个 USB | |||
网络接口 | |||
防护 |
防水 |
三复合密封胶条,多角度不进水 | |
防漏电 |
过3C认证品牌漏电保护器 保护机器和周围人身安全 | ||
防雷 |
特有避雷装置,无惧雷电 | ||
防尘 |
内部过滤网装置 | ||
防爆 |
钢化玻璃,防爆,防紫外线,低反射,透光率97%以上 | ||
防水喇叭 |
8欧10W 大功率喇叭 不怕进水 声音大而响亮 | ||
时控开关 |
以微电脑芯片为核心配合电子电路等组成一个
电源开关控制装置。它可预设定每天或一周内20
次不同时间的开/关控制,还具有任意循环定时功
能、键盘锁定、夏时制和12/24小时制转换功能。
本机内置一枚可充电镍氢电池作为备用电源,在
脱离电源的情况下,仍可保持计时显示和储存的
各项数据达9个月以上。 | ||
防雷装置 |
户外光伏电源防雷模块本电涌保护器主要应用于光伏配电系统的雷电或其它瞬时过电压的电涌保护。产品内置针对高压直流电源的过热过流保护功能,可为光伏配电系统提供C级电涌保护。产品采用35毫米DIN导轨安装方式,模块可独立更换,便于安装及维护,带有遥信告警接口(干接点),便于远程监控电涌保护器状态。 | ||
漏电保护器 |
防止漏电 使用安全,符合国家安规要求 | ||
温度控制 |
内置感温探头传感设备,有效识别机内温度变化 ,温控显示系统,温度的变化可以显示在PCB LED上.智能控制风机风速,可根据温度的变化进行智能调节,温控显示版有风扇监控指示灯;工作时全称监控。 | ||
防尘、防潮
装置 |
采用3M高风量过滤器(≤90Pa 2.5m/s)产品符合UL安规认证及欧盟,ROHS环保要求,针对风沙雾霾等恶劣天气,有效阻止异物进入整机内部,6个月内清洁进风口和过滤网一次,12个月更换一次二级空气过滤网。 | ||
亮度控制 |
内置感光探头,可根据户外光线的强弱自动调节LCD显示屏幕的亮度,LED背光控制、传感核心技术,提高光感传输的灵敏度,有效识别、达到控制、调节LED背光的亮度。 | ||
LED背光源 |
高亮度液晶屏,亮度达到1500-2500 cd/m2;
采用的是LED背光源,寿命达到50000小时,环保节能动态对比度高,显示画面更清晰;
结合散热方案精确控温,显示屏7*24小时工作亮度无衰减
| ||
散热系统 (风扇) |
采用智能风冷系统散热 | ||
风机调速板 智能控制风速 节能省电 | |||
可满足—15℃至55°C的环境下液晶显示幕不黑化 | |||
可自动感温,保证机器内部环境温度在-5到55度之间正常使用 | |||
专利技术的散热系统 | |||
确保阳光直射下的液晶屏不黑化 | |||
内置感温探头传感设备,有效识别机内温度变化 | |||
智慧控制风机风速,可根据温度代变化进行智慧调节 | |||
温控显示板有风扇监控指示灯 工作时全程监控 | |||
采用工业级制冷风机 | |||
风机独特降噪音功能 | |||
产品测试 |
IP65测试 | ||
高温老化 | |||
低温老化 | |||
模拟太阳光测试 | |||
防水测试 | |||
喷涂处理 |
清洗 |
喷涂前对钣金表面、里侧等所有部分进行酸性、
碱性全方位清洗;部分表面需要做钝化处理. | |
防锈措施 |
清洗完毕后打底喷防锈漆 | ||
喷涂 |
喷户外专用粉末(可确保5-8年不出现掉漆、脱漆等不良现象) | ||
工作环境 |
温度控制 |
风冷 | |
工作温度 |
—15°C 至 +55°C | ||
工作湿度 |
5% 至 90% | ||
存储温度 |
—40°C 至 55°C | ||
储存湿度 |
10%~85% | ||
电源管理 |
符合 VESA DPMS 标准 | ||
功率 |
输入电压 |
AC110-240V | |
正常工作功耗 |
≤300W | ||
待机功耗 |
<10W | ||
立体声音效 |
额定功率:10W×2 峰值功率:15W×2 | ||
包装规格 |
纸箱规格 |
以实物为准 | |
打木架规格 |
以实物为准 | ||
机器重量 |
以实物为准 | ||
基本功能 |
任意分屏 |
节目画面支持可视化多区域编辑,可任意分屏,对视频、图片等素材进行任意缩放、移动至任意区域,可设置节目播出长度、优先级等节目属性、多个节目可以同时发布给终端,终端按照节目的优先级和播放时间顺序播放; | |
播放模式 |
支持节目内多场景循环、定时、脱机、优先级指定播放; | ||
播放内容 |
文本、图片、动画、网页、天气、新闻、文档、PDF、视频、音频等; | ||
视频播放 |
支持AVI(H.264、DIVX、DIVX、XVID), rm,rmvb, MKV(H.264、DIVX、DIVX、XVID),WMV,MOV,MP4(.H.264、MPEG、DIVX、XVID),DAT(VCD格式),VOB(DVD格式),PMP,MPEG,.MPG,, FLV(H.263,H.264),ASF ,TS, TP,3GP,MPG等30种格式以上;
最高可支持分辨率3840*2160;最大支持HDMI2160P全高清输出; | ||
音频播放 |
MP3,WMA,MP2,OGG,AAC,M4A,MA4,FLAC,APE,3GP,WAV格式音频播放,支持歌曲列表功能; | ||
远程管理 |
可以对播放端进行分级分区管理,分区级数不受限制。能对播放端进行远程日志查询和屏幕查看,可以及时发现可能出现的播放端故障或网络异常。能够对对播放端进行远程唤醒、开机、重启、关机、静音、校时等,远程设置播放端定时开关机等; | ||
权限管理 |
系统有严格的用户权限管理机制,可限制到每个功能模块,可任意分配用户所属终端,同一终端可以被多个用户同时管理; | ||
中央信息管理 |
系统采用B/S架构,管理人员只需通过WEB页面即可访问节目制作编辑系统; | ||
滚动字幕播放 |
支持滚动字幕发布,可以同时播出多个滚动字幕。 滚动字幕的字体、大小、颜色、背景等属性可以灵活设置; | ||
网络平台 |
系统支持局域网、互联网、专用网络、ADSL、3G、wifi; | ||
终端监控 |
实时查看各终端的网络联机状态和开关机状态,可对终端下载节目文件的实时状态进行监控;并可监控每条指令发出后终端的执行状态,监控终端实时播放画面;确保终端运转的稳定性; | ||
远程管理升级 |
可以远程对终端进行日常维护和系统升级,可远程设置终端音量大小; | ||
终端清理功能 |
系统支持智能清理功能,可自动清理不再使用的文件,也可手动清除存储内容; | ||
单机功能 |
支持在网络异常下把制作好的节目直接导入到存储卡里进行播放; | ||
断点续传 |
支持定时下载并支持下载断点续传,并可针对每个终端进行带宽控制; | ||
遥控点播 |
可以通过遥控器去选择节目播放; | ||
查询互动功能 |
可以通过软件后台制作查询互动节目、实现查询功能。对接触摸系统可以设置点击屏幕立即调用触摸系统,间隔时间后自动恢复到正常多媒体播放系统; | ||
统计功能 |
可对所有用户操作进行日志统计,可统计某段时间内所有节目以及节目中的场景、图片、视频播放次数,可统计终端在线时长; | ||
负载分发 |
支持多服务器分发管理机制,以便将来系统进行扩展; | ||
网络功能 |
浏览器 |
UCWeb,Google等多种浏览器; | |
在线娱乐 |
可支持在线视频,电视,电影,音乐,电台; | ||
办公软件 |
WORD,EXCEL,POWERPOINT,PDF,TXT; | ||
扩展性 |
安卓市场多达2万多种优秀软件免费下载; | ||
其他功能 |
图片浏览 |
支持JPG、BMP、PNG、GIF等各种图片格式浏览/幻灯片播放,最高支持到4096*4096分辨率; | |
文本阅读 |
支持TXT,PDF,HTML,HTM,CHM,UMD,流水字幕; | ||
